合肥電子廠潔凈廠房半導體凈化車間建設方案
來源：www.qionglin.net 作者：空氣好凈化
發布時間:2021-08-04 09:30:09點擊:次

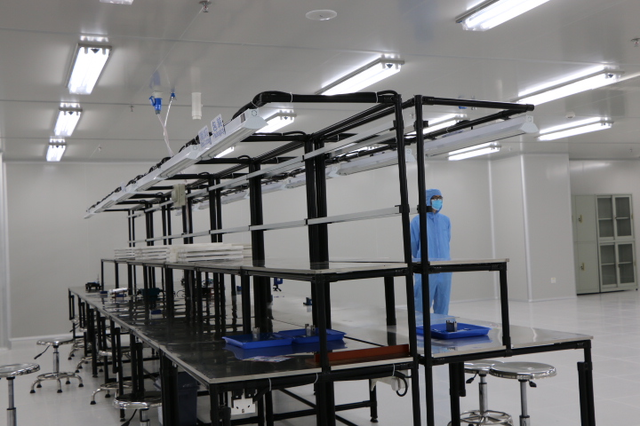

一、工程概況
本項目為合肥市某電子有限公司2F潔凈廠房無塵車間裝修工程，其中2F廠房建筑面積約4907 m2，空調裝修面積2630m2。廠房為多層鋼筋混凝土框架結構組成，耐火等級為一級，火災危險性等級為丙類，樓板高度4.88m。設計范圍包括：圍護結構方案，暖通方案（空調設備、風管、水管等），電氣方案（空調設備動力配電等），壓縮空氣方案,弱電工程。
二、結構圍護工程
墻板：本工程隔墻采用企口型機制巖棉夾芯板0.426，巖棉彩鋼板符合潔凈廠房二級消防要求，巖棉彩鋼夾芯板具有1000℃的耐火性能，耐火等級達到A級。巖棉密度：≥100kg/m3；導熱系數：≤0.046w/m.k；燃燒性能：A級(不燃)。耐火極限為30~120分鐘。廣泛應用于食品、電子、醫藥、飲料、生物研究等行業。
吊頂：本工程吊頂采用企口型機制中空玻美彩鋼板0.426，符合潔凈廠房二級消防要求，中空玻美彩鋼板具有1000℃的耐火性能，耐火等級達到A級。燃燒性能：A級(不燃)。耐火極限為80分鐘。廣泛應用于食品、電子、醫藥、飲料、生物研究等行業。
地板：本工程地墻采用PVC片材其中SMT/組裝車間采用防靜電型，其它為普通型PVC地板。PVC地板是當今世界上非常流行的一種新型輕體地面裝飾材料，也稱為“輕體地材”使用非常廣泛，比如家庭、醫院、學校、辦公樓、工廠、公共場所、超市、商業、等各種場所。
三、暖通工程
設備：空調制冷負荷：經統計計算，總冷負荷約842KW。通過空調區域劃分，車間采用單元式水冷柜機，辦公室采用多聯機，零散辦公室采用分體機制冷，詳細見圖紙。
風管：風管采用共板法蘭風管。
水管：空調水管采用鍍鋅鋼管。水泵采用星-三角降壓啟動。
四、電氣工程
空調動力電工程：統計總用電量，現2F層空調用電約830KW。
動力（鍍鋅線槽）沿墻體及天花敷設，再分至車間及設備電箱，安裝在樓板下。主電纜采用YJV型號。
五、空壓氣體工程
螺桿式空壓機組主要主要有以下系統組成：空氣流程系統、潤滑油流程系統、冷卻系統、安全保護系統、控制系統及電氣線路。螺桿式空壓機組主要有壓縮機、電動機、空氣濾清器、進氣閥、油氣桶、空氣冷卻器、潤滑油冷卻器壓力開關、單向閥、儲氣罐、壓力表、自動排水器、安全閥等設備部件。另外在空壓機系統中大多配置冷干機和空氣干燥器。
六、弱電系統工程
1、高清視頻監控系統采用200W網絡監控攝像機，通過千兆交換組網在機房中心進行集中存儲，系統設計7*24小時不間斷運行，實現1080P存儲1個月以上，管理人員可通過電腦進行監控查看，錄像回放等操作。
2、門禁管理系統門禁系統已成為安防系統極其重要的組成部分，門禁系統將監控被動防范的方式進行了主動防范補充。通過網絡一體式門禁管理機，配合門禁專用電源、電磁鎖可將主要出入口設置為授權式管理，避免了與車間無關人員的頻繁出入。
